Type (IEC IP00)

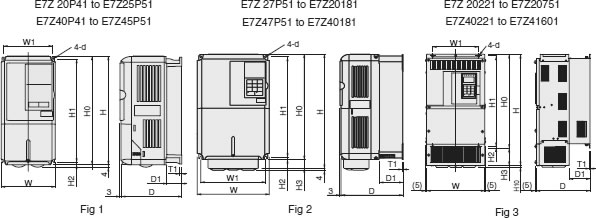

| Napięcie | Moc wyjściowa kW | Falownik CIMR-E7Z[ ] | Rys. | Wymiary (mm) | Waga (kg) | ||
|---|---|---|---|---|---|---|---|
| Szer. | Wys. | Gł. | |||||
| 200 V Class (3-faz.) | 0.4 | - | Nie dostępne | ||||
| 075 | - | ||||||
| 1.5 | - | ||||||
| 2.2 | - | ||||||
| 3.7 | - | ||||||
| 5.5 | - | ||||||
| 7.5 | - | ||||||
| 011 | - | ||||||
| 015 | - | ||||||
| 18.5 | - | ||||||
| 022 | 2022 0 | 3 | 250 | 400 | 258 | 21 | |
| 030 | 2030 0 | 275 | 450 | 24 | |||
| 037 | 2037 0 | 375 | 600 | 298 | 57 | ||
| 045 | 2045 0 | 328 | 63 | ||||
| 055 | 2055 0 | 450 | 725 | 348 | 86 | ||
| 075 | 2075 0 | 87 | |||||
| 090 | 2090 0 | 500 | 850 | 358 | 108 | ||
| 110 | 2110 0 | 575 | 885 | 378 | 150 | ||
| 400 V Class (3-faz.) | 0.4 | - | Nie dostępne | ||||
| 0.75 | - | ||||||
| 1.5 | - | ||||||
| 2.2 | - | ||||||
| 4.0 | - | ||||||
| 5.5 | - | ||||||
| 7.5 | - | ||||||
| 011 | - | ||||||
| 015 | - | ||||||
| 18.5 | - | ||||||
| 022 | 4022 0 | 3 | 275 | 450 | 258 | 21 | |
| 030 | 4030 0 | ||||||
| 037 | 4037 0 | 325 | 550 | 283 | 36 | ||
| 045 | 4045 0 | ||||||
| 055 | 4055 0 | ||||||
| 075 | 4075 0 | 450 | 725 | 348 | 88 | ||
| 090 | 4090 0 | 89 | |||||
| 110 | 4110 0 | 500 | 850 | 358 | 102 | ||
| 132 | 4132 0 | 120 | |||||
| 160 | 4160 0 | 575 | 916 | 378 | 160 | ||
| 185 | 4185 0 | 710 | 1305 | 413 | 260 | ||
| 220 | 4220 0 | 280 | |||||
| 300 | 4300 0 | 916 | 1475 | 413 | 405 | ||
Typ (IEC IP20)
| Napięcie | Moc wyjściowa kW | Falownik CIMR-E7Z | Rys. | Wymiary (mm) | Waga (kg) | ||
|---|---|---|---|---|---|---|---|
| Szer. | Wys. | Gł. | |||||
| 200 V Class (3-faz.) | 0.4 | 20P4 1 | 1 | 140 | 280 | 157 | 3 |
| 0.75 | 20P7 1 | ||||||
| 1.5 | 21P5 1 | ||||||
| 2.2 | 22P2 1 | ||||||
| 3.7 | 23P7 1 | 177 | 4 | ||||
| 5.5 | 25P5 1 | ||||||
| 7.5 | 27P5 1 | 2 | 200 | 300 | 197 | 6 | |
| 11 | 2011 1 | 310 | 7 | ||||
| 15 | 2015 1 | 240 | 350 | 207 | 11 | ||
| 18.5 | 2018 1 | 380 | |||||
| 22 | 2022 1 | 3 | 254 | 535 | 258 | 24 | |
| 30 | 2030 1 | 279 | 615 | 27 | |||
| 37 | 2037 1 | 380 | 809 | 298 | 62 | ||
| 45 | 2045 1 | 328 | 68 | ||||
| 55 | 2055 1 | 453 | 1027 | 348 | 94 | ||
| 75 | 2075 1 | 95 | |||||
| 400 V Class (3-faz.) | 0.4 | 40P4 1 | 1 | 140 | 280 | 157 | 3 |
| 0.75 | 40P7 1 | ||||||
| 1.5 | 41P5 1 | ||||||
| 2.2 | 42P2 1 | 177 | 4 | ||||
| 3.7 | 43P7 1 | ||||||
| 4.0 | 44P0 1 | ||||||
| 5.5 | 45P5 1 | ||||||
| 7.5 | 47P5 1 | 2 | 200 | 300 | 197 | 6 | |
| 11 | 4011 1 | ||||||
| 15 | 4015 1 | 240 | 350 | 207 | 10 | ||
| 18.5 | 4018 1 | ||||||
| 22 | 4022 1 | 3 | 275 | 535 | 258 | 24 | |
| 30 | 4030 1 | ||||||
| 37 | 4037 1 | 325 | 715 | 283 | 40 | ||
| 45 | 4045 1 | ||||||
| 55 | 4055 1 | ||||||
| 75 | 4075 1 | 453 | 1027 | 348 | 96 | ||
| 90 | 4090 1 | 97 | |||||
| 110 | 4110 1 | 504 | 1243 | 358 | 122 | ||
| 132 | 4132 1 | 130 | |||||
| 160 | 4160 1 | 579 | 1324 | 378 | 170 | ||
