PowerFlex 755TL drive | ||||||||
Napięcie wejściowe | Zakres przy normalnym obciążeniu | Szerokość | Głębokość | Wysokość | Waga | |||
IP21 | IP54 | IP21 | IP54 | bez filtra | z filtrem | |||
400 | 160...400 kW | 1200 | 675 | 720 | 2132 | 2291 | 861.8 | 920.8 |
480 | 250...650 Hp | 1200 | 675 | 720 | 2132 | 2291 | 861.8 | 920.8 |
600 | 250...550 Hp | 1200 | 675 | 720 | 2132 | 2291 | 861.8 | 920.8 |
690 | 200...500 kW | 1200 | 675 | 720 | 2132 | 2291 | 861.8 | 920.8 |
400 | 400...800 kW | 2000 | 675 | 720 | 2132 | 2291 | 1360.8 | 1419.7 |
480 | 650...1100 Hp | 2000 | 675 | 720 | 2132 | 2291 | 1360.8 | 1419.7 |
600 | 550...1000 Hp | 2000 | 675 | 720 | 2132 | 2291 | 1360.8 | 1419.7 |
690 | 500...900 kW | 2000 | 675 | 720 | 2132 | 2291 | 1360.8 | 1419.7 |
400 | 800...1250 kW | 3200 | 675 | 720 | 2132 | 2291 | 2925.7 | 3043.6 |
480 | 1100...1800 Hp | 3200 | 675 | 720 | 2132 | 2291 | 2925.7 | 3043.6 |
600 | 1000...1500 Hp | 3200 | 675 | 720 | 2132 | 2291 | 2925.7 | 3043.6 |
690 | 900...1400 kW | 3200 | 675 | 720 | 2132 | 2291 | 2925.7 | 3043.6 |

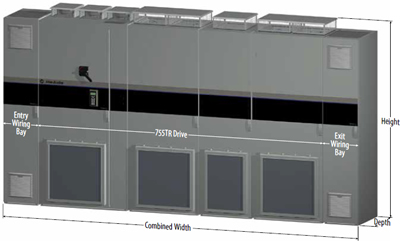

PowerFlex 755TR drive | ||||||||
400 | 1200...1650 kW | 3800 | 675 | 720 | 2132 | 2291 | 3447.3 | 3565.2 |
480 | 1800...2400 Hp | 3800 | 675 | 720 | 2132 | 2291 | 3447.3 | 3565.2 |
600 | 1500...2000 Hp | 3800 | 675 | 720 | 2132 | 2291 | 3447.3 | 3565.2 |
690 | 1400...1800 kW | 3800 | 675 | 720 | 2132 | 2291 | 3447.3 | 3565.2 |
400 | 1650...2000 kW | 4600 | 675 | 720 | 2132 | 2291 | 4286 | 4463.3 |
480 | 2400...3000 Hp | 4600 | 675 | 720 | 2132 | 2291 | 4286 | 4463.3 |
600 | 2000...2500 Hp | 4600 | 675 | 720 | 2132 | 2291 | 4286 | 4463.3 |
690 | 1800...2300 kW | 4600 | 675 | 720 | 2132 | 2291 | 4286 | 4463.3 |

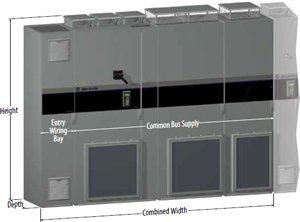

PowerFlex 755TM Common Bus Inverter | ||||||||
Napięcie wejściowe | Zakres przy normalnym obciążeniu | Szerokość | Głębokość | Wysokość | ||||
IP21 | IP54 | IP21 | IP54 | |||||
400 | 160...400 kW | 300 | 675 | 720 | 2132 | 2291 | ||
480 | 250...650 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
600 | 250...550 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
690 | 200...500 kW | 300 | 675 | 720 | 2132 | 2291 | ||
400 | 400...800 kW | 300 | 675 | 720 | 2132 | 2291 | ||
480 | 650...1100 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
600 | 550...1000 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
690 | 500...900 kW | 300 | 675 | 720 | 2132 | 2291 | ||
400 | 800...1250 kW | 300 | 675 | 720 | 2132 | 2291 | ||
480 | 1100...1800 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
600 | 1000...1500 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
690 | 900...1400 kW | 300 | 675 | 720 | 2132 | 2291 | ||
400 | 1200...1650 kW | 300 | 675 | 720 | 2132 | 2291 | ||
480 | 1800...2400 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
600 | 1500...2000 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
690 | 1400...1800 kW | 300 | 675 | 720 | 2132 | 2291 | ||
400 | 1650...2000 kW | 300 | 675 | 720 | 2132 | 2291 | ||
480 | 2400...3000 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
600 | 2000...2500 Hp | 300 | 675 | 720 | 2132 | 2291 | ||
690 | 1800...2300 kW | 300 | 675 | 720 | 2132 | 2291 |
PowerFlex 755TM Regenerative Bus Supplies | ||||||||
Napięcie wejściowe | Zakres przy normalnym obciążeniu | Szerokość | Głębokość | Wysokość | Waga | |||
IP21 | IP54 | IP21 | IP54 | bez filtra | z filtrem | |||
400 | 188...479 kW | 1000 | 675 | 720 | 2132 | 2291 | 648.6 | 589.7 |
480 | 216...529 kW | 1000 | 675 | 720 | 2132 | 2291 | 648.6 | 589.7 |
600 | 217...487 kW | 1000 | 675 | 720 | 2132 | 2291 | 648.6 | 589.7 |
690 | 221...518 kW | 1000 | 675 | 720 | 2132 | 2291 | 648.6 | 589.7 |
400 | 479...910 kW | 1400 | 675 | 720 | 2132 | 2291 | 920.8 | 861.8 |
480 | 529...977 kW | 1400 | 675 | 720 | 2132 | 2291 | 920.8 | 861.8 |
600 | 487...877 kW | 1400 | 675 | 720 | 2132 | 2291 | 920.8 | 861.8 |
690 | 518...944 kW | 1400 | 675 | 720 | 2132 | 2291 | 920.8 | 861.8 |
400 | 910...1342 kW | 2400 | 675 | 720 | 2132 | 2291 | 2295.2 | 2177.2 |
480 | 977...1483 kW | 2400 | 675 | 720 | 2132 | 2291 | 2295.2 | 2177.2 |
600 | 877...1279 kW | 2400 | 675 | 720 | 2132 | 2291 | 2295.2 | 2177.2 |
690 | 944...1456 kW | 2400 | 675 | 720 | 2132 | 2291 | 2295.2 | 2177.2 |
400 | 1342...1772 kW | 2600 | 675 | 720 | 2132 | 2291 | 2567.3 | 2449.4 |
480 | 1483...1959 kW | 2600 | 675 | 720 | 2132 | 2291 | 2567.3 | 2449.4 |
600 | 1279...1740 kW | 2600 | 675 | 720 | 2132 | 2291 | 2567.3 | 2449.4 |
690 | 1456...1914 kW | 2600 | 675 | 720 | 2132 | 2291 | 2567.3 | 2449.4 |
400 | 1772...2204 kW | 3200 | 675 | 720 | 2132 | 2291 | 3216.0 | 3039.1 |
480 | 1959...2436 kW | 3200 | 675 | 720 | 2132 | 2291 | 3216.0 | 3039.1 |
600 | 1740...2164 kW | 3200 | 675 | 720 | 2132 | 2291 | 3216.0 | 3039.1 |
690 | 1914...2379 kW | 3200 | 675 | 720 | 2132 | 2291 | 3216.0 | 3039.1 |
