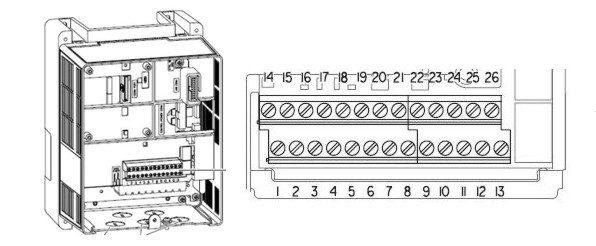

| Nr | Rodzaj sygnału | Domyślne fabryczne nastawienie | Opis | Param, zwiąż. |
| 1 | Wybór funkcji dla wejścia cyfrowego 1 | Slop-CF(CF = kasowanie błędu) | 39.1.2 niA//:24VDC Dla|stanu włączenia minimum 19.2V Dla sianu wyłączenia maksimum 3.2 V Ważne: Stosować wyłącznie 24 V DC, nic odpowiednie dla obwodów elektrycznych 115 V AC. Wejścia mogą być oprzewodowa-ne jako„sink" (zasilanie wewnętrzne) lub ,-Sourcc. (zasilanie zewnętrzne). Patrzstrona 1-14. | 361- 336 |
| 2 | Wybór funkcji dla wejścia cyfrowego 2 | Start | ||
| 3 | Wybór funkcji dla wejścia cyfrowego 3 | Automatyczny i ręczny | ||
| 4 | Wybór funkcji dla wejścia cyfrowego 4 | Wybór prędkości 1 | ||
| 5 | Wybór funkcji dla wejścia cyfrowego 5 | Wybór prędkości 2 | ||
| 6 | Wybór funkcji dla wejścia cyfrowego 6 | Wybór prędkości 3 | ||
| 7 | Zacisk wspólny 24 V | — | 40.Zasilanie z przetwornicy dla wejść cyfrowych 1-6. Patrz przykłady na stronic 1-14. Maksymalne obciążenie 150 mA. | |
| 8 | Zacisk wspólny wejścia cyfrowego | — | ||
| 9 | +24 VDC | — | ||
| 10 | Odniesienie z potencjometru+10 V | — | 41.Minimalne obciążenie 2 kiloomy. | |
| 11 | Wejście cyfrowe 1 -slyk /.wiemy (N.O.)przckaźiiika (1) | Bez błędu | 42. Maksymalne obciążenie rezystancyjne Maksymalne obciążenie indukcyjne 250 V AC / 30 V DC 50 VA/60 Watów 250 V AC / 30 V DC 25 VA/30 Watów Minimalne obciążenie DC 10 uA. 10mVDC | 380-387 |
| 12 | Zacisk wspólny wejścia cyfrowego 1 | |||
| 13 | Wejście cyfrowe 1 - slyk rozw ierny (N.C.) przekaźnika (1) | Błąd | ||
| 14 | Wejście analogowe 1 | Napięcie-war- | Nie wyodrębnione. 0 do +10 V. 10 | 320- |
| (- \blly) | tość odczytu na | bitów: inąxxfcu]cja wejściowa 100k£2(3) | 327 | |
| 15 | Wejście analogowe 1 (+\*)lty) | zaciskach 14 i 15 | ||
| 16 | Wejście analogowe 1 (-Prąd) | Nic wyodrębnione. 4-20 niA. 10 bitów: impedancja wejściowa L00Q(3) | ||
| 17 | Wejście analogowe 1 (+Prąd) | |||
| 18 | Wejście analogowe 2 | Napięcie-war- | Wyodrębiiioitc. dwubiegunow c (bipolar- | |
| (- \folly) | tość odczytu na | ne). różtiicowc.jaliKibieguiowc (unipolar- | ||
| 19 | Wejście analogowe 2 (+\*)lty) | zaciskach 18 i 19 | nc)0do+10 V(10bilów)lubcKvibiegiuK> we (bipolarne) * -10 V( lObitówi znak), in|xxiułcjawejśaava 100k£2(4) | |
| 20 | Wejście analogowe 2 (-Prąd) | Wyodrębnione. 4-20 niA. 10bitów i znak impedancja wejściowa 10()Q(4) | ||
| 21 | Wejście analogowe 2 (+Prąd) | |||
| 22 | Wyjście analogowe (- | Częstotliwość | Odo t 10V, 10bitów.obciążenie 10 | 341- |
| \blty) | wyjściowa | kil (minimum 2 ki 2). Odniesione do | 344 | |
| Zacisk współny | uziemienia płytki montażowej. | |||
| potencjometru 10 V | Zaciski wspólne, jeżeli wykorzysta- | |||
| 23 | Wyjście analogowe (+\foHy) | ne jest zasilanie wewnętrzne 10 V (zacisk 10). | ||
| 24 | Wyjście cyfrowe 2 - | Bieg | Patrz opis dla Numerów zacisków | 380- |
| styk /wierny (N.O.) | 11-13 | 387 | ||
| 25 | Zacisk wspólny wyjścia cyfrowego 2 | |||
| 26 | Wyjście cyfrowe 2 -styk rozw ierny (N.C.) |
