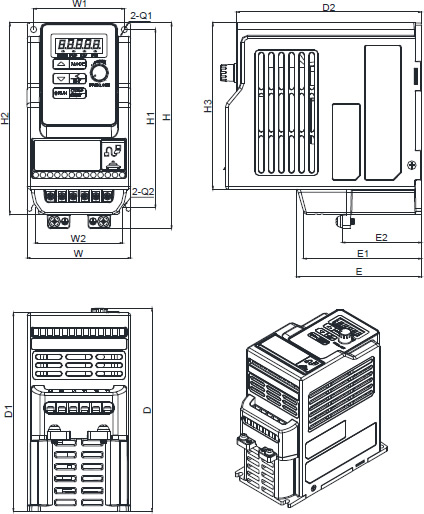

Obudowa | W | W1 | W2 | H | H1 | H2 | H3 | D | D1 | D2 | E | E1 | E2 | Q1 | Q2 |
1 | 72 | 63 | 61 | 141 | 131 | 122 | 114 | 141 | 136 | 128.2 | 86.3 | 81.1 | 55 | 4.4 | 2.2 |
Obudowa | W | W1 | W2 | H | H1 | H2 | H3 | D | D1 | D2 | E | E1 | E2 | Q1 | Q2 |
2 100V, 200V | 118 | 108 | 108 | 144 | 131 | 121 | 114 | 150 | 144.2 | 136.4 | 101.32 | 96.73 | 51.5 | 4.4 | 2.2 |

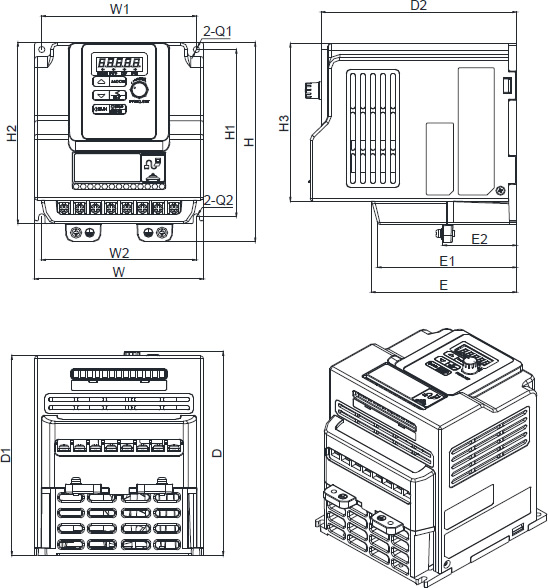

Obudowa | W | W1 | W2 | H | H1 | H2 | H3 | D | D1 | D2 | E | E1 | E2 | Q1 | Q2 |
2 400V | 118 | 108 | 108 | 144 | 131 | 121 | 114 | 150 | 144.2 | 136.4 | 101.32 | 96.73 | 51.5 | 4.3 | 2.2 |

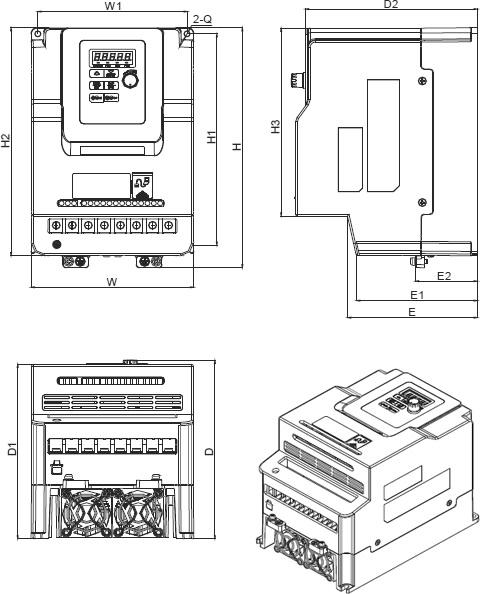

Obudowa | W | W1 | H | H1 | H2 | H3 | D | D1 | D2 | E | E1 | E2 | Q |
3 | 129 | 118 | 197.5 | 177.6 | 188 | 154.7 | 148 | 143.7 | 136 | 102.6 | 96 | 48.2 | 4.5 |
Obudowa | W | W1 | H | H1 | H2 | H3 | D | D1 | D2 | E | E1 | Q |
4 | 187 | 176 | 273 | 249.8 | 261 | 228.6 | 190 | 185.6 | 177.9 | 136 | 84.7 | 4.5 |
