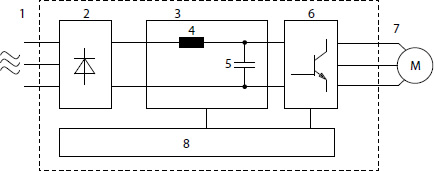

| Obszar | Element | Funkcje |
|---|---|---|
| 1 | Wejście zasilania | • Zasilanie AC przetwornicy częstotliwości. |
| 2 | Prostownik | • Mostek prostownika przekształca prąd AC wejścia na prąd DC do zasilania inwertera. |
| 3 | Magistrala DC | • Obwód pośredni szyny DC przekazuje prąd DC. |
| 4 | Dławik DC | • Filtruje prąd obwodu pośredniego DC. • Zapewniają ochronę przed stanami nieustalonymi sieci zasilającej. • Zmniejsza prąd skuteczny (RMS). • Zwiększa współczynnik mocy oddawany do zasilania. • Zmniejsza harmoniczne na wejściu AC. |
| 5 | Bateria kondensatorów | • Przechowuje moc DC. • Zapewnia zasilanie podczas krótkich zaników mocy. |
| 6 | Inwerter | • Przekształca prąd DC w sterowany przebieg AC PWM (prąd zmienny o ukształtowanej fali i modulowanym czasie trwania impulsu) do sterowania zmiennym wyjściem do silnika. |
| 7 | Wyjście do silnika | • Sterowane zasilanie trójfazowe wyjściowe do silnika. |
| 8 | Obwód sterowania | • Moc wejścia, przetwarzanie wewnętrzne, wyjście oraz prąd silnika są monitorowane w celu zapewnienia wydajnej pracy, kontroli i sterowania. • Interfejs użytkownika oraz polecenia zewnętrzne są monitorowane i wykonywane. • Możliwe jest udostępnienie sterowania i wyjścia statusu. |
