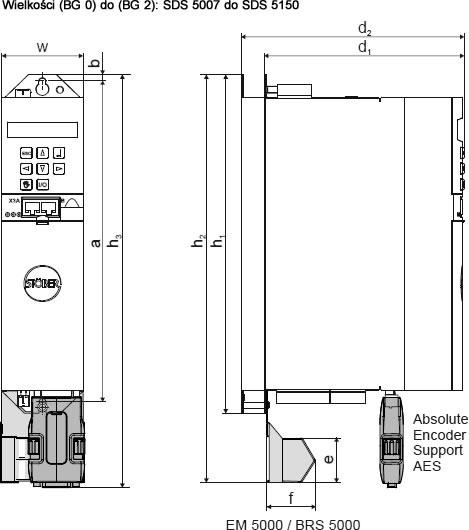

| Wymiar [mm] | BG 0 | BG 1 | BG 2 | ||
| Falownik | Wysokość | h1 | 300 | ||
| h2a) | 360 | ||||
| h3b) | 365 | ||||
| Szerokość | w | 70 | 105 | ||
| Głębokość | d1 | 175 | 260 | 260 | |
| d2c) | 193 | 278 | 278 | ||
| blacha ochronna EMV | Wysokość | e | 37,5 | ||
| Głębokość | f | 40 | |||
| Otwory montażowe | Pionowy odstęp | a | 283 | ||
| Pionowy odstęp do krawędzi górnej | b | 6 | |||
| a) h2 = Wysokość wraz z blaszką ochronną EM 5000 lub modułem hamującym BRS 5000 b) h3 = Wysokość wraz z AES c) d2 = Głębokość wraz z opornikiem hamowania RB 5000 |
|||||

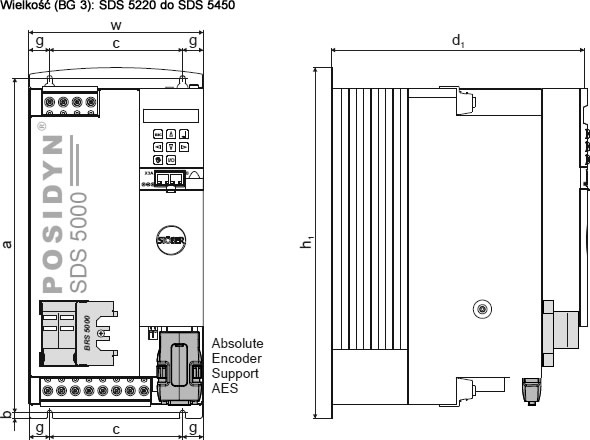

| Wymiary [mm] | BG 3 | ||
| Falownik | Wysokość | h1 | 382,5 |
| Szerokość | w | 190 | |
| Głębokość | d1 | 276 | |
| Otwory montażowe | Pionowy odstęp Pionowy | a | 365 |
| Pionowy odstęp do krawędzi dolnej | b | 6 | |
| Poziomy odstęp | c | 150 | |
| Poziomy odstęp do krawędzi bocznej | g | 20 | |
