| Nr | Oznaczenie identyfikac. | Opis | |
| 1 | SCR | Przyfe cze dla ekranu kabla sterowania (przytoczone wewnętrznie do uziemienia ramy wsporczej). | |
| 2 | Al | Wejście analogowe 0-10 V częstotliwość wyjściowa 0- fncm. R, = 190 kii (sygnał 0 -10 V ) / 500 W (sygnat 0 -20 mA >. Rozdzielczość 0.1 %. dokładność ±1 % | |
| 3 | AGND | Masa dla obwodu wejścia analogowego (przytoczona wewnętrznie do uziemienia ramy wsporczej poprzez rezystancje 1 MU.) | |
| ■ | 10V | Wyjście napięcia zadawania 10 V/10 mA dla potencjometru wejścia analogowego, dokładność ±2 %. | |
| 5 | Ali | Wejście analogowe Al może być tak skonfigurowane aby akceptować sygnał 0- 20 mA poprzez zwarcie zacisków 5 i 6. Wtedy Rj = 500 SI | |
| 6 | AGND | Zaciski dla przewodów powrotnych Dl | - |
| 7 | AGND | ||
| 8 | 12V | Wyjście napięcia pomocniczego 12 V DC. l,^ = 100 mA (zadawanie do AGND). Zabezpieczone od zwarć. | |
| 9 | DCOM | Masa wejścia cyfrowego. Aby uaktywnić wejście cyfrowe, musi być +12 V (lub -12 V) pomiędzy tym wejściem a DCOM. Napięcie 12 V może być zapewniane przez przemiennik ACS 100 (X1:8) tak jak to ma miejsce na przedstawionych przykładowych połączeniach (patrz rozdział M) albo przez źródło zewnętrzne 12-24 V 0 dowolnej polaryzacji. | |

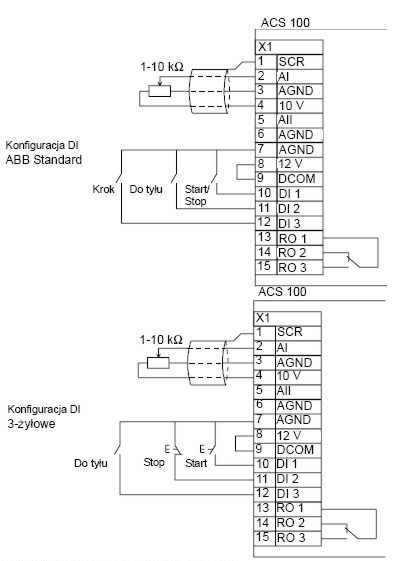

| Konfiguracja Dl | Makro "ABB Standard" (Tnom-50 Hz) S1 = {0;1;2;3;4j\ Patrz rozdz. L | Makro "3-żyłowe" (fnom-60 Hz) S1 = {5;6;7;8;9}. Patrz rozdz. L | |
| 10 | Dl 1 | Start. Uaktywnić aby rozpocząć prace. Silnik przyspieszy do częstotliwości zadawania. Roztoczyć aby zatrzymać. Silnik zatrzyma się po wybiegu. | Start .ek jest uaktywnione Dl 2 chwilowa aktywacja Dl 1 spowoduje rozpoczęcie pracy przemiennika ACS 100. |
| 11 | Dl 2 | Do tyłu. Uaktywnić aby zmienić kierunek obrotów na 'do tyłu". | Stop. Chwilowa de-aktywacja zawsze powoduje zatrzymanie pracy przemiennika ACS 100. |
| 12 | Dl 3 | Praca krokowa. Uaktywnić aby ustawić częstotliwość wyjściowo równą częstotliwości krokowej (fabrycznie: 5 Hz) - patrz parametr 406. | Do tyłu . Uaktywnić aby zmienić kierunek obrotów na 'do tyłu'. |
