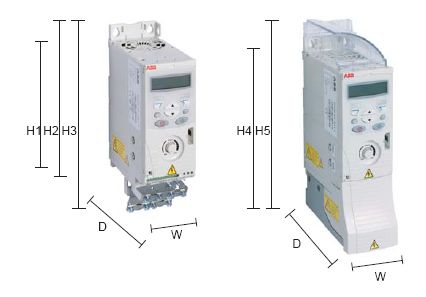

Napęd do montażu w szafi e (IP20) Napęd do montażu naściennego (NEMA 1)
| Rozmiar | IP20 | NEMA1 | |||||||||
| obudowy | H1 | H2 | H3 | W | D | Masa | H4 | H5 | W | D | Masa |
| mm | mm | mm | mm | mm | kg | mm | mm | mm | mm | kg | |
| RO | 169 | 202 | 239 | 70 | 142 | 1.1 | 257 | 280 | 70 | 142 | 1.5 |
| R1 | 169 | 202 | 239 | 70 | 142 | 1.3 | 257 | 280 | 70 | 142 | 1.7 |
| R2 | 169 | 232 | 239 | 105 | 142 | 1.5 | 257 | 262 | 105 | 142 | 1.9 |
| HI = Wysokość bez mocowań, z płytką zaciskową. | |||||||||||
| H2 = Wysokość z mocowaniami, bez płytki zaciskowej. | |||||||||||
| H3 = Wysokość z mocowaniami i z płytką zaciskową. | |||||||||||
| H4 = Wysokość z mocowaniami i z skrzynką połączeń NEMA 1. | |||||||||||
| H5 = Wysokość z mocowaniami, skrzynką połączeń NEMA 1 i osłoną. | |||||||||||
| W = Szerokość | |||||||||||
| D = Głębokość | |||||||||||
