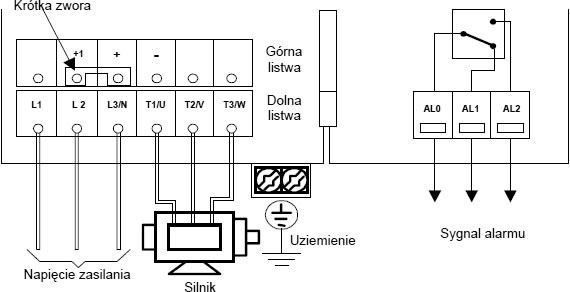

Oprzewodowanie listwy zasilającej falownik i silnik.


UWAGA! Jeśli używasz falownika o zasilaniu jednofazowym pamiętaj, że na jego wyjściu max. napięcie wynosi 3 x 220V. Zatem silnik o parametrach zasilania 220Δ/380Y należy połączyć w Δ.

• Napięcie zasilania podłączaj tylko i wyłącznie do zacisków L1, L2, L3/N.
• Nie podłączaj żadnych przewodów do nie opisanych zacisków górnej listwy.
• W przypadku przyłączenia kilku silników, każdy z nich powinien mieć przekaźnik termiczny.
• W zależności od liczby faz napięcie zasilania podłącz w następujący sposób:

Zasilanie jednofazowe ... zaciski L1, L3/N (typ –NFE)
Zasilanie trójfazowe ... zaciski L1, L2, L3/N (typ –HFE)

• Nie zdejmuj zwory pomiędzy zaciskami (+1) i (+).

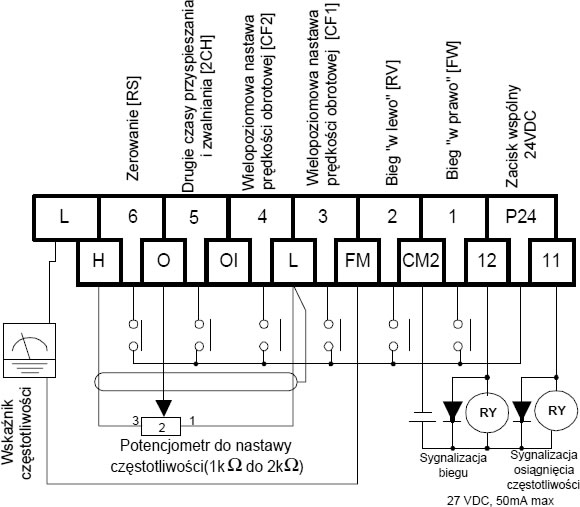

Listwa sterująca.
